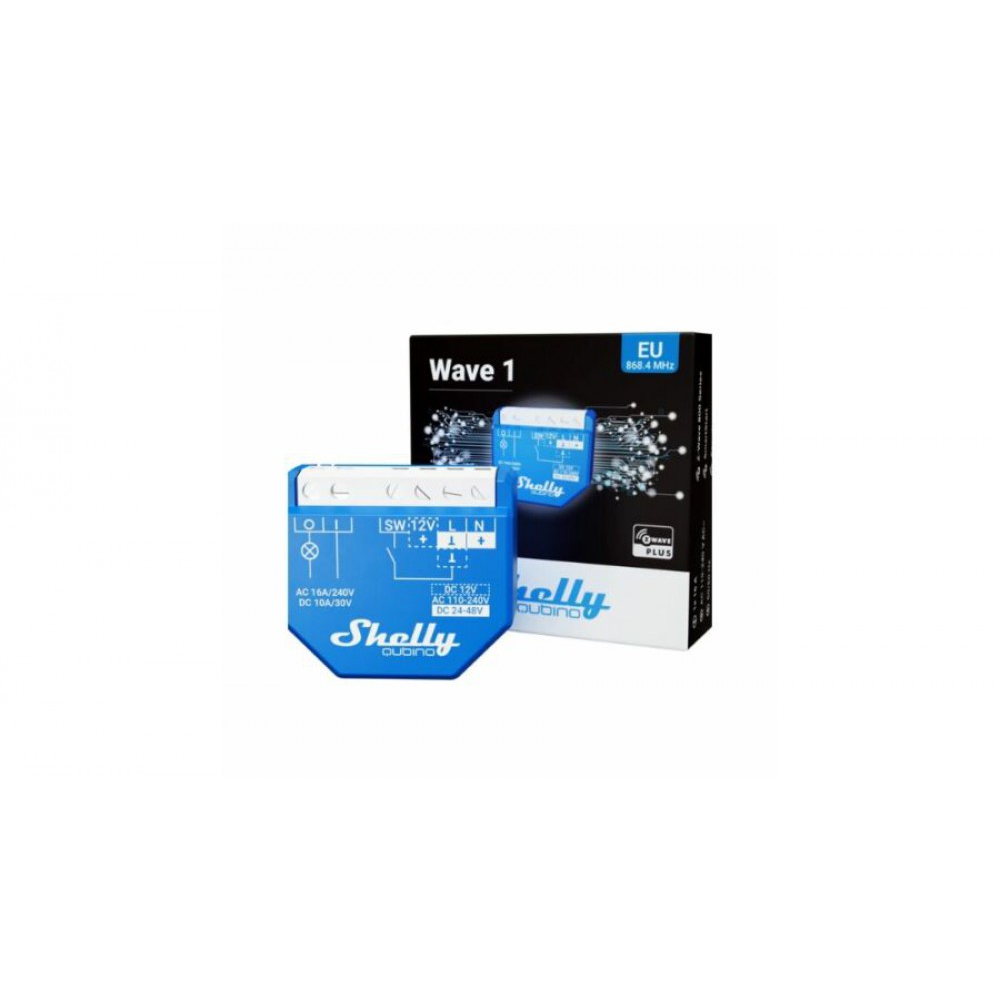

Shelly Z-Wave 1 Mini Okosrelé (3800235269138)

A Shelly Qubino
Wave 1 okosrelé modul, a Shelly Wave termékcsalád tagja, amely Z-Wave
protokollt használ a kommunikációhoz (Europában 868,42 MHz). Mivel a Z-Wave egy
okosotthon protokoll, ezért kifejezetten okos eszközök közötti kommunikációra
fejlesztették. A subgigaherces frekvenciának köszönhetően megfelelő a
jelterjedés, a Z-Wave MESH hálózati topológiának hála pedig a központi
egységtől távolabb eső eszközök is megfelelően képesek komunikálni (folyamatos
megtáplálás alatti eszközök jeltovábbítóként működnek). A Z-Wave-es eszközöknek
mindenképp szükségük van a működéshez egy Z-Wave Hub-ra, vagy USB koordinárorra
(ami például egy miniPC-hez kapcsolódik). A Z-Wave protokoll egységesített
kommunikációs parancsosztályokat alkalmaz (Command Class), így akár több száz
eltérő márka több ezer terméke kompatibilis egymással, egy Z-Wave rendszer
eszközei képesek egy hálózatot alkotva együtt működni. Egy Z-Wawe hálózat max.
232 eszközt tartalmazhat. További előnye a Z-Wave protokollnak, hogy támogatja
az asszociációs csoportokat is (Association Groups) amelynek köszönhetően a
hálózatot alkotó egyes ezközök között közvetlen összerendeléseket is
létrehozhatunk. További előnye a Z-Wave eszközöknek, hogy protokoll szinten
számos paraméter beállítható rajtuk, így azokat személyre szabva a lehető
legszofisztikáltabb igényeknek is képesek megfelelni.

A Shelly Wave 1
okosrelé modul megtáplálható egyenáramról 12 VDC (külön sorkapcson) 24-48 VDC
és 230VAC váltóáramú feszültségekről, a kimeneti sorkapcsok között pedig száraz
kontaktussal rendlekezik a vezérlés. A modul túlmelegedés elleni védelemmel is
ellátta a gyártó, így biztonságos működést garantál a fali aljzatokba szerelt
kis helyen is.

Párosítás:

A modul
rendelkezik egy "S" gombbal, ami egy funkciógomb.

A párosítás,
eltávolítás illetve gyári visszaállítás során ezzel a gombbal tudjuk elindítani
a folyamatokat. Ezek a funkciók a táp alá helyezést követően korlátozott ideig
elérhetők.

Párosítás/eltávolítás/gyári
visszaállítás:

Nyomja meg és
tartsa lenyomva az "S" gombot a párosításhoz, amíg az állapotjelző
LED kék színre vált.

Ezután
közvetlenül az "S" gomb ismételt megnyomása (min 2 másodpercig)
indítja a párosítás/eltávolítás állapotot.

Specifikációk:

- Kimenet_
Száraz kontaktus

- Maximális
Áram: 230 VAC 16A (rezisztív terhelés mellett), 30 VDC 10A (rezisztív terhelés
mellett)

- Alacsony
készenléti fogyasztás: 0.3 W.

- Kommunikációs
protokoll: Z-Wave 800

- Z-Wave
frekvencia: 868.4 MHz (EU)

- Hatótávolság:
épületen belül akár 40 méter (a falak födémek csökkenthetik)

- SmartStart_
IGEN

- S2
titkosítás: IGEN

- Z-Wave
repeater funkció: IGEN

- Vezeték
nélküli firmware frissítés (OTA): IGEN

- Működési
hőmérséklet: -20 - +40 °C

- Méret: 37 x
42 x 16 mm

- Súly: 37g

Szerelhetősége:

- A normál
méretű szerelvénydobozba jellemzően befér, de a mélyített szerelvénydoboz
ajánlott, annak használata meggyorsítja az modulok telepítési idejét

- DIN-sín
adapterrel (külön termék) kalapszínre szerelhető, sorolható

Más
okosrelékhez hasonlóan ennek a működéséhez is szükség van nem csak fázisvezető,
hanem nullvezető vezetékre is.
